Monipuolinen ja joustava rotaatiovalu

Rotaatiovalu on menetelmä onttojen muovikappaleiden valmistukseen. Muovijauhe lisätään muottiin, muottia lämmitetään ja pyöritetään kahden akselin ympäri, jolloin materiaali levittyy muotin sisäpinnalle tasaiseksi kerrokseksi. Jäähdytyksen jälkeen kappale irrotetaan muotista.

Menetelmä sopii erityisesti kappaleisiin, joissa tarvitaan saumatonta rakennetta ja kestävää seinämää. Onton muotin ansiosta eräs rotaatiovalun etu on se, että valmistettavan kappaleen seinämävahvuutta on helppo säätää raaka-aineen määrää lisäämällä tai vähentämällä.

Rotaatiovalu sopii parhaiten onttoihin ja melko suuriin muovituotteisiin. Tyypillisiä käyttökohteita ovat säiliöt, kotelot, kuljetuslaatikot, suojarakenteet ja erilaiset ympäristö- tai vapaa-ajan tuotteet.

Menetelmä soveltuu erityisen hyvin tuotteisiin, joissa halutaan kaksikerrosrakenne, ontelo tai vaahdotus. Esimerkkejä ovat kylmälaukut, lämpöeristetyt kuljetuslaatikot, kelluvat rakenteet ja jäykät mutta kevyet kuoret.

Rotaatiovalu ja ruiskuvalu palvelevat eri tarpeita. Rotaatiovalu sopii yleensä onttoihin kappaleisiin sekä pieniin ja keskisuuriin sarjoihin, kun taas ruiskuvalu on usein parempi vaihtoehto pienille, erittäin mittatarkoille komponenteille suurissa volyymeissa.

Rotaatiovalun ja ruiskuvalun erot käytännössä

Rotaatiovalu ja puhallusmuovaus valmistavat molemmat onttoja muovituotteita, mutta ne eroavat selvästi prosessin, muottien, kustannusten, tuotemäärien ja muotoiluvapauden osalta.

Rotaatiovalu sopii parhaiten suuriin, kestäviin, saumattomiin ja monimutkaisiin onttoihin tuotteisiin pienillä ja keskisuurilla sarjoilla. Puhallusmuovaus sopii parhaiten suuriin sarjoihin, kun tuote on kevyempi, ohuempi ja muodoltaan yksinkertaisempi — esimerkiksi pullot, kanisterit ja säiliöt.

Pääerot

Yleisin materiaali on polyeteeni eri laatuina, esimerkiksi LDPE ja HDPE. Materiaalivalinta tehdään käyttökohteen mukaan, kuten iskunkeston, kemikaalinkeston, UV-vaatimusten ja lämpötilaolosuhteiden perusteella. Myös kierrätysmateriaalin käyttö on mahdollista, jos tuotteen laatuvaatimukset ja sovellus sen sallivat.

Kyllä. Rotaatiovalun etuna on, että sen avulla voidaan tehdä myös monikerroksisia rakenteita yhdellä valukerralla. Tyypillinen monikerrosrakenne on esimerkiksi sellainen, jossa kappaleen ulkopinnalla on 2–5 mm polyeteenikalvo ja sisäpinnalla 5–10 mm polyeteenivaahto. Ulkopinta ja vaahtokerros valautuvat täydellisesti yhteen, jolloin rakenteesta tulee erittäin jäykkä. Samalla vaahto toimii myös lämmön- ja ääneneristeenä.

Favoritilla rotaatiovalulla valmistetaan kappaleita noin 0,3 m kokoluokasta (n. 500 g) aina 3 metrin halkaisijaan saakka. Tarkka kokoluokka riippuu kuitenkin kappaleen geometriasta, materiaalista ja muottiratkaisusta. Siksi lopullinen soveltuvuus arvioidaan aina tuotekohtaisesti.

Perinteisessä rotaatiovalussa pienimmät vuosivolyymit ovat vain muutamia kymmeniä kappaleita vuodessa, suurimmat kymmeniä tuhansia kappaleita. Yhdellä muotilla pystytään valmistamaan vuodessa n. 2000 tuotetta. Muotteja lisäämällä valmistuskapasiteetti on periaatteessa rajaton.

Automatisoidussa robottivalussa järkevä vuosivolyymi riippuu tuotteen ominaisuuksista, mutta tyypillisesti puhutaan usean tuhannen kappaleen minimivolyymistä.

Perinteisessä rotaatiovalussa muotti lämmitetään nestekaasulla tai Favoritin tapauksessa biokaasulla lämmitetyssä uunissa. Robottivalussa muotti lämmitetään suoraan muotin pinnassa olevilla sähkövastuksilla. Näin robottivalun energiatehokkuus on parempi, ja lämmitystä voidaan säätää erittäin tarkasti. Tällä voidaan vaikuttaa valettavan tuotteen ominaisuuksiin, kuten ainevahvuuksiin.

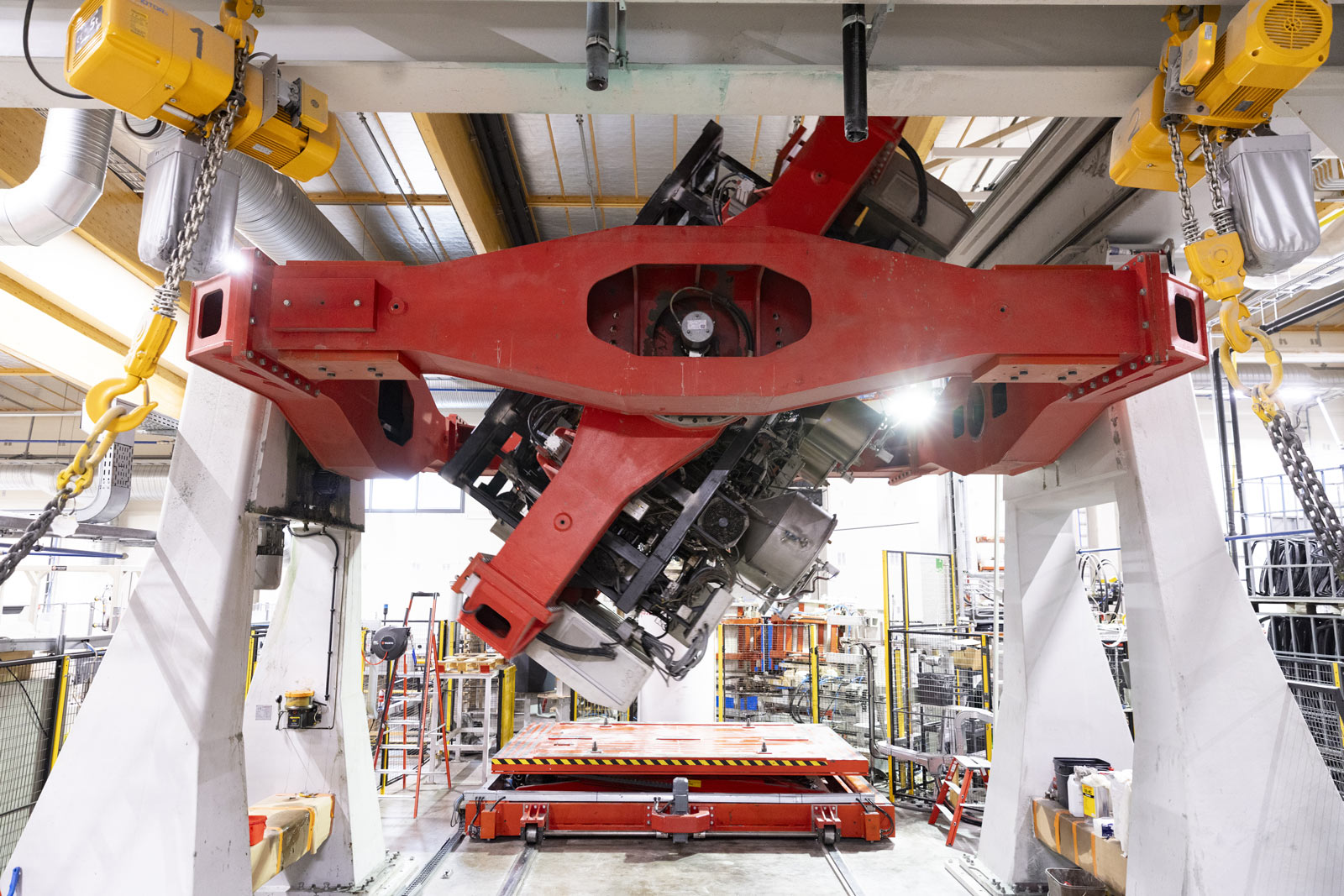

Toinen merkittävä ero liittyy muotin pyöritykseen ja liikeratoihin, joilla ohjataan muovin kertymistä kappaleen seinämiin. Perinteisessä rotaatiovalussa muotti pyörii kahden toisiaan vastaan kohtisuoran akselin ympäri. Muotin pää- ja sivuakselin nopeussuhde vaikuttaa siihen, miten pitkään eri muottipinnat ovat muovijauheen kanssa tekemisissä, ja tämä ohjaa seinämävahvuuden jakautumista.

Robottivalussa muotti ei ole samalla tavalla sidottu vain kahteen vakioakseliin. Robotti voi liikuttaa muottia ohjelmoidulla liikeradalla esimerkiksi X-, Y- ja Z-suunnissa, tehdä pyyhkäiseviä liikkeitä sekä nopeuttaa tai hidastaa liikettä eri vaiheissa. Tämä avaa mahdollisuuden ohjata materiaalin kertymistä tarkemmin tietyille alueille ja mahdollistaa näin entistä monimutkaisempien ja laadukkaampien kappaleiden valamisen.

Monissa tapauksissa kyllä. Kierrätysmateriaalin soveltuvuus riippuu tuotteen käyttökohteesta, vaaditusta mekaanisesta suorituskyvystä ja ulkonäkövaatimuksista. Käytännössä materiaali arvioidaan aina tapauskohtaisesti, jotta lopputulos vastaa tuotteen käyttöä ja laatutavoitteita.

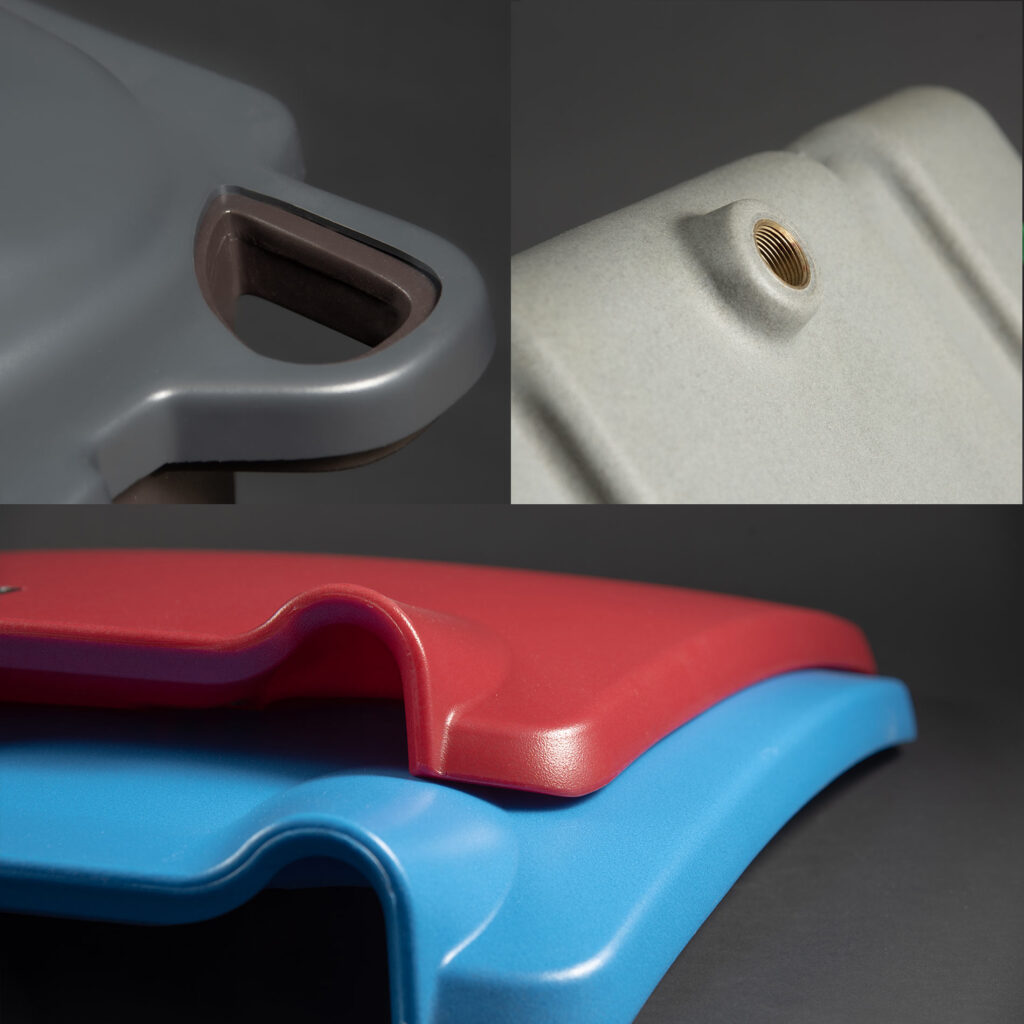

Kyllä. Rotaatiovalettuun kappaleeseen voidaan lisätä kierreinserttejä, metalliholkkeja, läpivientiholkkeja, laippoja, putkinippoja, grafiikoita ja muita lisäosia. Ne voidaan joko valaa sisään prosessin aikana tai asentaa jälkikäteen esimerkiksi poraamalla, kitkahitsaamalla, ultraäänellä, lämpöupotuksella tai mekaanisesti kiinnittämällä.

Rotaatiovalu on tässä suhteessa hyvä menetelmä, koska prosessi on matalapaineinen. Muottiin asetettu insertti ei joudu samanlaisten suurten virtaus- ja puristusvoimien rasittamaksi kuin esimerkiksi ruiskuvalussa.

Esimerkkejä lisäosista

Rotaatiovalun muottikustannus on tyypillisesti selvästi ruiskuvalua tai puhallusmuovausta alempi, koska muottirakenne on yksinkertaisempi eikä prosessi perustu korkeaan paineeseen. Tämä tekee menetelmästä kiinnostavan vaihtoehdon erityisesti silloin, kun sarjakoko on rajallinen tai tuote on elinkaarensa alkuvaiheessa.

Lopullinen muottikustannus riippuu muun muassa kappaleen koosta, yksityiskohdista ja mahdollisista lisäosista. Edullisimmillaan rotaatiovalumuottien hinnat alkavat muutamasta tuhannesta eurosta. Koska rotaatiovalu on paineetonta valua, rotaatiovalumuottien elinikä on tyypillisesti hyvin pitkä, jopa kymmeniä vuosia.

Eräs rotaatiovalumuottien etu on myös niiden helppo muokattavuus. Erityisesti teräspeltimuotteja voidaan modifioida edullisesti esimerkiksi tuotemuutosten niin vaatiessa.

Riippuen muotin valmistustekniikasta ja -materiaalista muotin valmistusaika on 1–3 kuukautta.

Favorit Start -valmistettavuusarviointi on helppo tapa varmistaa, onko tuotteesi järkevä valmistaa rotaatiovalamalla. Yhden, sinulle maksuttoman Teams-palaverin aikana käymme yhdessä läpi tuotteesi tai tuoteideasi vaatimukset ja odotukset. Mikäli sinulla on tuotteesta 3D-malli, se helpottaa valmistettavuusarviointia, mutta myös valokuva, käsin piirretty luonnos tai prototyyppi toimii mainiosti keskustelun pohjana.

Mikäli tuote on järkevä rotaatiovalettavaksi, saat meiltä seuraavaksi budjettitarjouksen sekä valumuotin että tuotteen kustannuksista. Mikäli tuotettasi ei ole järkevää valmistaa rotaatiovalamalla, kerromme senkin ja halutessasi ehdotamme sinulle valmistuskumppania laajasta verkostostamme.
